Коротко: как настроить дисковые тормоза на велосипеде (механические): проверьте, что ротор ровный, ослабьте болты калипера, подведите внутреннюю колодку регулятором к ротору, сожмите ручку и затяните болты — калипер встанет по ротору. Затем отпустите регулятор на ¼–½ оборота, натяните тросик, уберите трение и затяните болты калипера примерно на 6 Н·м. Колодки должны касаться ротора к середине хода ручки.
Механические дисковые тормоза (Shimano BR-M375, Tektro Aries и Novela, TRP Spyre, Avid/SRAM BB5 и BB7 и аналоги) работают от тросика, как V-brake, но регулируются по-другому. Ниже — пошаговая регулировка дисковых тормозов по методике Park Tool, отличия калиперов, как подтянуть тормоза по мере износа колодок и таблица неисправностей. Ободные тормоза — в статье как настроить тормоза на велосипеде, гидравлика — в инструкции как прокачать гидравлические тормоза.
- Как устроен механический дисковый тормоз
- Типы калиперов
- Инструменты
- Пошаговая настройка
- Как подтянуть тормоза при износе колодок
- Особенности заднего тормоза
- Моменты затяжки и износ
- Проблемы и решения
- Частые вопросы
Как устроен механический дисковый тормоз
Ручка тянет тросик, тросик поворачивает рычаг на калипере, рычаг через винтовой механизм выдвигает колодку. У большинства недорогих калиперов двигается только наружная колодка: она прижимает ротор к неподвижной внутренней. Поэтому настройка механики — это поиск баланса между положением калипера, внутренней колодкой и натяжением тросика.
Типы калиперов
| Тип калипера | Примеры | Что регулируется | Особенность настройки |
|---|---|---|---|
| Один рычаг, регулятор только внутренней колодки | Shimano BR-M375, Tektro Aries/Novela, многие бюджетные | Внутренняя колодка, тросик, положение калипера | Калипер центрируют, сжимая ручку |
| Один рычаг, регуляторы обеих колодок | Avid/SRAM BB7 и подобные | Обе колодки, тросик, калипер | Колодки выставляют регуляторами, тросик — вторичен |
| Два рычага (обе колодки двигаются) | TRP Spyre и аналоги | Обе колодки синхронно | Центруются почти как гидравлика |
У BB7 один полный оборот регулятора двигает колодку примерно на 1 мм, а регулятор имеет 16 щелчков на оборот (данные Park Tool).
Инструменты
- Шестигранник 5 мм — болты калипера, регулятор колодки на Shimano M375, зажим тросика.
- Torx T25 — болты ротора (6 болтов) на большинстве втулок.
- Белый лист бумаги и фонарик — смотреть зазоры.
- Изопропиловый спирт и чистая тряпка — ротор и руки.
- Ключ для правки ротора или разводной ключ с тряпкой.

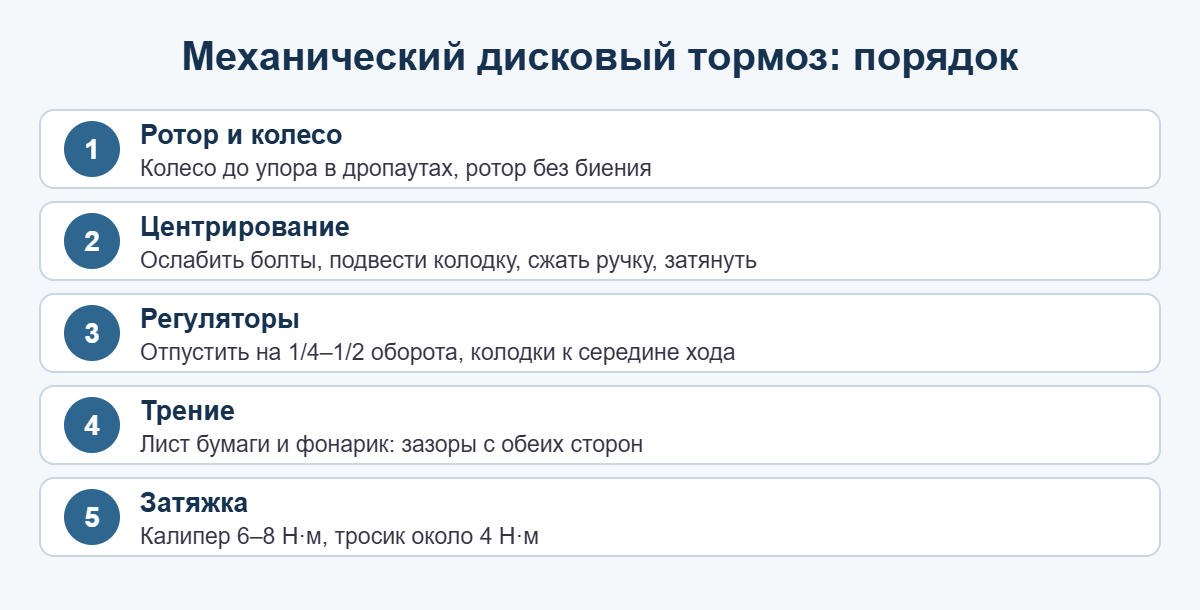

Как настроить дисковые тормоза на велосипеде: пошагово
Подготовка
- Поставьте колесо в дропауты до упора и затяните эксцентрик или ось. Неплотно стоящее колесо — частая причина трения ротора.
- Покрутите колесо и посмотрите на ротор сквозь калипер. Если он заметно «гуляет» — сначала выправите или замените ротор: под кривой ротор колодки не выставить.
- Закрутите барабаны на ручке и калипере почти до конца.
- Ослабьте болт тросика, дайте рычагу калипера вернуться в исходное положение, вытяните тросик и затяните болт, не сдвигая рычаг.
Шаг 1. Центрирование калипера (один рычаг, регулятор внутренней колодки)
- Ослабьте два болта крепления калипера, чтобы он «плавал».
- Закрутите регулятор внутренней колодки до упора, затем отпустите примерно на ¼ оборота.
- Сожмите ручку тормоза и держите — калипер притянется к ротору.
- Не отпуская ручку, затяните болты калипера (пока не окончательно).
- Отпустите ручку, отпустите регулятор ещё на ¼ оборота.
Шаг 1 для калиперов с двумя регуляторами (типа BB7)
- Ослабьте болты калипера.
- Выкрутите наружный регулятор полностью, затем закрутите на один оборот.
- Закручивайте внутренний регулятор, пока колодки не зажмут ротор.
- Слегка затяните болты калипера.
- Отпустите оба регулятора одинаково на ¼–½ оборота.
Шаг 2. Ход ручки
Сожмите ручку несколько раз. По Park Tool колодки должны начинать касаться ротора примерно к середине хода ручки. Если ход больше — подведите колодки регуляторами или подтяните тросик; если меньше и есть трение — отпустите.
Шаг 3. Трение и зазоры
- Покрутите колесо. Нет трения — переходите к шагу 4.
- Подложите за калипер белый лист и посветите фонариком: так видны оба зазора.
- Если колодки не параллельны ротору — ослабьте один болт, сдвиньте калипер в сторону меньшего зазора, затяните и проверьте снова.
- Если параллельны, но трётся одна сторона — отпустите регулятор этой стороны на ¼ оборота.
- На калиперах с одним регулятором: сместите корпус калипера к трущей стороне и повторите.
Шаг 4. Окончательная затяжка
Затяните болт тросика (около 4 Н·м по Park Tool) и болты калипера (около 6 Н·м по Park Tool; в таблице для Shimano и Tektro — 6–8 Н·м). Обрежьте тросик, оставив около 2,5 см, и наденьте концевик.
Шаг 5. Проверка и притирка
Проверьте ручку и вращение колеса ещё раз. Новые колодки или ротор требуют притирки: серия плавных торможений (обычно рекомендуют 10–20) с умеренной скорости до почти полной остановки на безопасной площадке. Процесс замены колодок описан отдельно — как поменять колодки на дисковых тормозах.
Как подтянуть дисковые тормоза на велосипеде при износе колодок
Колодки стираются — ручка начинает проваливаться. Правильный порядок по Park Tool:
- Сначала подведите колодки регуляторами калипера — внутренним (и наружным, если он есть) на ¼ оборота за раз.
- Барабаном на ручке — только для тонкой подстройки. Если выбирать износ только барабаном, рычаг калипера уходит слишком далеко, и в какой-то момент упирается в корпус раньше, чем колодки прижмутся к ротору.
- На калиперах с одним регулятором при сильном износе повторите центрирование полностью.
Если ручка «пустая» даже после регулировки — проверьте толщину колодок: Shimano рекомендует менять их, когда фрикционный слой меньше 0,5 мм.
Особенности: как настроить тормоза на велосипеде дисковые задние
- Тросик к заднему тормозу длинный и проходит через несколько изгибов рамы — трения больше, поэтому ручка жёстче. Смажьте тросик, проверьте рубашку.
- Калипер часто стоит между перьями рамы, доступ к болтам хуже. Используйте шестигранник с шаровой головкой.
- Заднее колесо после снятия может встать чуть иначе — после установки колеса проверьте трение.
- Сзади чаще стоит ротор 160 мм, спереди — 160 или 180 мм. При смене ротора размер переходника должен совпадать.
Моменты затяжки и износ
| Параметр | Значение | Источник |
|---|---|---|
| Болты крепления калипера | Shimano 6–8 Н·м, Tektro 6–8 Н·м, Avid 9–10,2 Н·м | Таблица Park Tool |
| Болты ротора (6 болтов, M5) | Shimano 2–4 Н·м | Таблица Park Tool |
| Стопорное кольцо Center Lock | 40 Н·м | Таблица Park Tool |
| Болт зажима тросика | Около 4 Н·м | Park Tool, статья о механических дисках |
| Минимальная толщина колодки | 0,5 мм фрикционного слоя (без пластины) | Dealer manual Shimano |
| Минимальная толщина ротора | 1,5 мм у большинства роторов Shimano | Dealer manual Shimano, сверяйте с маркировкой ротора |
Подробные данные по вашей модели — на si.shimano.com и в таблице Park Tool.
Проблемы и решения
| Проблема | Причина | Решение |
|---|---|---|
| Ротор трётся в одном месте оборота | Ротор погнут | Выправить или заменить ротор |
| Трётся постоянно с одной стороны | Калипер не по центру | Повторить центрирование |
| Ручка проваливается | Износ колодок, вытянулся тросик | Регуляторы, затем тросик |
| Ручка тугая, плохо возвращается | Грязный тросик, перегиб рубашки | Смазка или замена троса |
| Тормоз визжит | Загрязнение колодок, нет притирки | Скрип разобран в статье скрипят тормоза на велосипеде |
| Слабое торможение | Масло на роторе, стеклянные колодки | Обезжирить ротор, заменить колодки |
| Колодка не отходит от ротора | Прикипел механизм калипера | Чистка, в тяжёлых случаях замена калипера |
Частые ошибки
| Ошибка | Последствие | Правильно |
|---|---|---|
| Компенсировать износ только барабаном | Рычаг упирается, тормоз отказывает | Сначала регуляторы колодок |
| Касаться ротора пальцами | Жир на роторе, скрип и слабое торможение | Работать в перчатках, протирать спиртом |
| Смазка WD-40 рядом с тормозом | Загрязнённые колодки | Закрывать ротор, менять загрязнённые колодки |
| Не проверить после затяжки болтов | Калипер сместился, трение | Покрутить колесо и сжать ручку |
| Не притереть новые колодки | Слабое торможение | 10–20 плавных торможений |
Частые вопросы
Как отрегулировать дисковые тормоза на велосипеде, если ротор трётся только иногда?
Если трение в одной точке оборота — ротор погнут, его правят. Если периодически — проверьте, плотно ли сидит колесо, и затяжку болтов калипера.
Регулировка дисковых тормозов на велосипеде с гидравликой отличается?
Да. В гидравлике колодки подводятся автоматически, настраивают только положение калипера — ослабьте болты, сожмите ручку, затяните. Если ручка мягкая — нужна прокачка.
Как настроить механические тормоза на велосипеде без тросового барабана?
Используйте регулятор колодки на калипере и натяжение тросика через болт зажима. Барабан — только удобство, без него настройка возможна.
Как часто нужна настройка дисковых тормозов?
Подстройка — по мере износа колодок, проверка — перед каждой поездкой. Полная настройка — после снятия колеса, замены колодок или ротора.
Какие колодки ставить на механический дисковый тормоз?
Те, что указаны для вашего калипера: формы колодок разные (например, B01S/B03S у Shimano). Металлические служат дольше, органические тише.
Что делать, если после настройки тормоз всё равно слабый?
Проверьте колодки на загрязнение и стекловидный налёт, ротор на масло. Загрязнённые колодки чаще меняют, а не отмывают.
Итог
Чтобы настроить дисковые тормоза на велосипеде с механикой, проверьте ротор и колесо, отцентрируйте калипер, подведя колодки и сжав ручку, отпустите регуляторы на ¼–½ оборота, выставьте тросик и устраните трение. Затягивайте болты калипера по моменту, а износ колодок выбирайте сначала регуляторами, а не барабаном. Финальная проверка — на месте и на малой скорости.
