Коротко: как настроить передний переключатель на велосипеде: выставьте высоту рамки (1–3 мм над зубьями большой звезды) и её параллельность звезде, затем винтом L задайте зазор 0–0,5 мм между внутренней пластиной и цепью на малой звезде, закрепите трос, винтом H выставьте зазор снаружи на большой звезде и доведите натяжение барабаном. Цифры — из сервисных инструкций Shimano.
Передний переключатель капризнее заднего: ошибка в миллиметр — и цепь трётся о рамку, не забирается на большую звезду или улетает наружу за шатун. Ниже — порядок для обычных тросовых переключателей на 2 и 3 звезды (Shimano Tourney, Altus, Acera, Deore и аналоги). Если же у вас проблемы с задними передачами, начните с инструкции как настроить задний переключатель: передний настраивают после заднего.
- Параметры настройки в одной таблице
- Какие бывают передние переключатели
- Инструменты
- Пошаговая настройка
- Особенности трёх звёзд и трима
- Замена троса
- Проблемы и решения
- Частые ошибки
- Частые вопросы
Параметры настройки в одной таблице
| Параметр | Значение | Положение цепи при проверке | Чем регулируется |
|---|---|---|---|
| Высота рамки | Наружная пластина на 1–3 мм выше зубьев большой звезды | Цепь на любой звезде, рамку отводят рукой к большой | Положение хомута на раме |
| Угол рамки | Наружная пластина параллельна большой звезде | То же | Поворот хомута |
| Винт L | 0–0,5 мм между внутренней пластиной и цепью | Малая звезда спереди, самая большая сзади | Винт L |
| Винт H | 0–0,5 мм между наружной пластиной и цепью | Большая звезда спереди, самая маленькая сзади | Винт H |
| Натяжение троса | Цепь чисто переходит на среднюю и большую звезду | Средняя звезда спереди, большая сзади (для трёх звёзд) | Барабан на манетке |
| Затяжка хомута | 5–7 Н·м (Shimano) | — | Шестигранник 5 мм |
| Затяжка тросика | 5–6,8 Н·м (Shimano, по Park Tool) | — | Шестигранник 5 мм или ключ 9 мм |
Значения высоты и зазоров приведены по сервисным инструкциям Shimano на si.shimano.com. Моменты затяжки — по таблице Park Tool. Для конкретной модели сверьтесь с её инструкцией: у переключателей с креплением direct mount высота задаётся кронштейном рамы.
Какие бывают передние переключатели
Прежде чем настраивать переключатель звезды на велосипеде, определите его тип: от этого зависит, что вообще можно регулировать.
- Хомут (clamp band) — обнимает подседельную трубу. Диаметры 28,6, 31,8 и 34,9 мм. Высоту и угол можно менять свободно.
- Direct mount — крепится болтом к площадке на раме. Высота ограничена площадкой, угол обычно регулируется в небольших пределах.
- E-type — пластина зажимается кареткой. Встречается на старых и бюджетных рамах.
- Тяга троса снизу или сверху (down pull / top pull). Многие недорогие модели универсальные — трос можно завести с любой стороны, но болт зажима тогда разный.
- Top swing / down swing — по расположению рычагов. На настройку влияет только тем, как ставить высоту по инструкции.
Инструменты
- Шестигранник 5 мм (хомут, зажим тросика) и/или ключ 9 мм для старых моделей.
- Крестовая отвёртка — винты H и L.
- Плоскогубцы — натянуть трос.
- Линейка или щуп, можно монету толщиной около 1,5–2 мм для оценки высоты.
- Стойка или помощник.

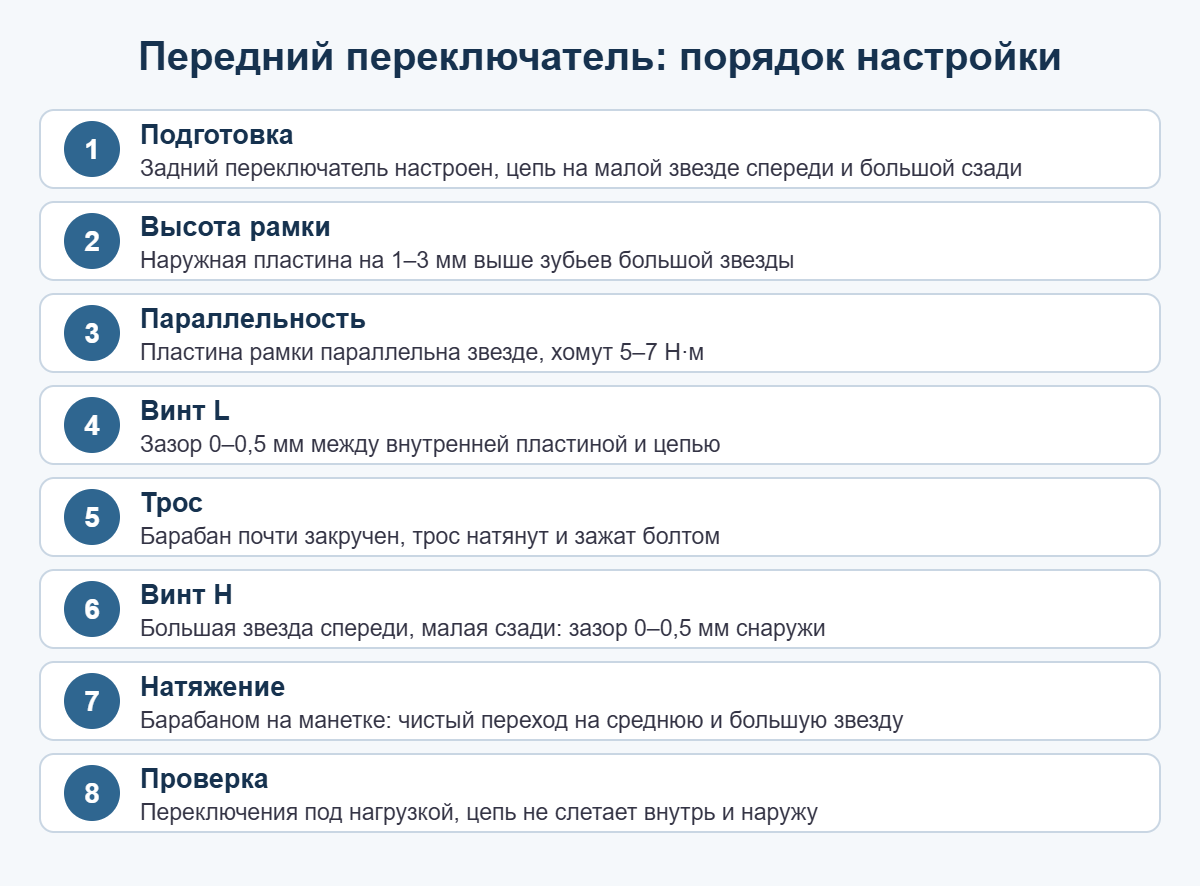

Как настроить передний переключатель на велосипеде по шагам
Шаг 1. Подготовка
Убедитесь, что задний переключатель настроен и цепь не изношена. Переключитесь на малую звезду спереди и самую большую сзади. Ослабьте болт троса, если будете перенастраивать с нуля: так винт L можно выставить без влияния натяжения.
Шаг 2. Высота рамки
Рукой отведите рамку переключателя наружу, к большой звезде. Зазор между нижним краем наружной пластины и вершинами зубьев большой звезды должен быть 1–3 мм. Если выше — переключение вялое, цепь «не дотягивается»; если ниже — пластина цепляет зубья. Ослабьте хомут, сдвиньте переключатель и затяните.
Шаг 3. Параллельность
Посмотрите сверху: наружная пластина рамки должна идти параллельно большой звезде. Если у модели предусмотрен небольшой разворот рамки, он указан в её инструкции. Затяните хомут моментом 5–7 Н·м и проверьте, что положение не съехало.
Шаг 4. Винт L
Цепь на малой звезде спереди и самой большой сзади. Вращайте винт L, пока внутренняя пластина рамки не окажется в 0–0,5 мм от цепи — почти касается, но не трётся. Закручивание L отодвигает рамку наружу, выкручивание даёт ей уйти к раме.
Шаг 5. Закрепите трос
Убедитесь, что манетка на позиции малой звезды, барабан на манетке закручен почти полностью. Протяните трос плоскогубцами, заведите его в паз под болтом (паз помечен на корпусе) и затяните болт. Слишком сильная затяжка расплющит трос.
Шаг 6. Винт H
Переключитесь на большую звезду спереди и самую маленькую сзади. Если цепь не забирается наверх — выкрутите H на четверть оборота. Нужный результат: наружная пластина в 0–0,5 мм от цепи. Затем проверьте, что цепь не перепрыгивает за большую звезду при резком переключении. Если перепрыгивает — подкрутите H.
Шаг 7. Натяжение троса
Для трёх звёзд переключитесь на среднюю спереди и самую большую сзади. Крутите барабан на манетке, пока внутренняя пластина не окажется в 0–0,5 мм от цепи. Для двух звёзд добивайтесь, чтобы цепь уверенно поднималась на большую звезду с первого нажатия и не тёрлась в крайних передачах кассеты.
Шаг 8. Проверка под нагрузкой
Сделайте круг: переключайтесь вверх и вниз при разном усилии на педали. Цепь не должна слетать внутрь на каретку и наружу за шатун. Если слетает — читайте разбор почему слетает цепь.
Особенности трёх звёзд и трима
На велосипедах с тремя передними звёздами (например, 3×7 или 3×8 на Tourney и Altus) у рамки большой ход, поэтому лёгкий шорох в крайних перекрёстных передачах — норма. Не пытайтесь убрать его винтами H и L: это лишит вас крайних звёзд.
Многие манетки Shimano имеют трим — полущелчок, который чуть сдвигает рамку, не меняя звезды. Им убирают шорох при перекосе цепи. Если трим есть, настройку натяжения делайте так, чтобы основные позиции переключались чисто, а трим работал как «поправка».
Как правильно настроить передний переключатель на велосипеде с двумя звёздами? Порядок тот же, но шаг 7 упрощается: трос должен быть натянут так, чтобы на большой звезде цепь не тёрлась о внутреннюю пластину при переходе на средние звёзды кассеты.
Замена троса переднего переключателя
Если переключение тугое, а барабан уже выкручен до предела, скорее всего трос вытянулся или рубашка забита грязью. Замена:
- Переключитесь на малую звезду спереди — так трос максимально ослаблен.
- Ослабьте болт зажима на переключателе, вытащите старый трос из манетки (у триггерных манеток Shimano для этого есть заглушка доступа).
- Проверьте рубашки: торцы ровные, без надломов, в местах выхода на раму стоят колпачки.
- Вставьте новый трос, протяните через рубашки и направляющую под кареткой (если трос идёт снизу).
- Повторите шаги 5–7 основной инструкции: натяжение, винт H, барабан.
- Через 100–200 км подстройте барабаном — новый трос немного вытягивается.
Совместимость: что важно при замене переключателя
| Параметр | Почему важно |
|---|---|
| Число звёзд (2 или 3) | Ход рамки рассчитан на свою систему |
| Число задних скоростей | Ширина рамки под ширину цепи |
| Крепление (хомут, direct mount, E-type) и диаметр | Должно совпадать с рамой |
| Тяга троса (снизу, сверху, универсальная) | Зависит от разводки троса на раме |
| Размер большой звезды | Форма рамки рассчитана на диапазон размеров |
| Совместимость с манеткой | Ход троса у разных серий может отличаться |
Проблемы и решения
| Симптом | Причина | Решение |
|---|---|---|
| Цепь не переходит на большую звезду | Мало натяжения или закручен H | Добавить натяжение барабаном, выкрутить H на ¼ оборота |
| Цепь слетает наружу за шатун | Выкручен H или рамка низко/кривая | Закрутить H, проверить высоту и параллельность |
| Цепь падает на каретку | Выкручен L | Закрутить L |
| Шорох на средней звезде | Неточное натяжение троса | Барабан, трим |
| Цепь трётся только в крайних задних передачах | Перекос цепи | Не ездить «большая-большая», «малая-малая» |
| Переключение вялое | Грязные рубашки, трос | Чистка или замена троса |
| Рамка не возвращается к малой звезде | Заклинил трос или ось | Смазать ось, заменить трос |
Частые ошибки
| Ошибка | Последствие | Как правильно |
|---|---|---|
| Настраивать передний до заднего | Всё сбивается после правки задних передач | Сначала задний, потом передний |
| Ставить рамку слишком высоко | Цепь тяжело поднимается на большую звезду | 1–3 мм над зубьями |
| Перекос рамки | Цепь сбрасывается наружу | Пластина параллельна звезде |
| Убирать шорох винтами | Пропадают крайние звёзды | Трим и правильная езда без перекоса |
| Перетянуть хомут на карбоне | Трещина рамы | Момент по инструкции, адаптер-подкладка |
Частые вопросы
Как настроить переключатель передней звезды на велосипеде, если нет подписей H и L?
Переключитесь на малую звезду и подкрутите один из винтов: если рамка сдвинулась, это L. Второй — H. У части моделей H расположен ближе к раме, но это не правило.
Почему цепь не поднимается на большую звезду даже при натянутом тросе?
Чаще всего рамка стоит слишком высоко или не параллельно. Также проверьте винт H и износ зубьев звезды.
Можно ли настроить передний переключатель скоростей без инструментов?
Барабаном на манетке — да, это делается руками. Для винтов и хомута нужны отвёртка и шестигранник.
Как часто нужна настройка?
После замены троса — через 100–200 км, когда он вытянется. В остальном — по признакам или при сезонном обслуживании велосипеда.
Что делать, если передний переключатель велосипеда погнут?
Небольшой изгиб рамки правят плоскогубцами, но после этого переключение обычно хуже. Надёжнее заменить переключатель — он стоит недорого.
Нужно ли снимать цепь, чтобы поменять передний переключатель?
У большинства моделей рамка закрытая, поэтому цепь размыкают или откручивают винт на хвосте рамки, если он есть. Как разомкнуть цепь — в статье как снять и поставить цепь.
Итог
Чтобы настроить передний переключатель на велосипеде, сначала добейтесь правильного положения рамки: 1–3 мм над большой звездой и параллельно ей. Затем винтом L задайте зазор на малой звезде, закрепите трос, винтом H ограничьте ход наружу и доведите натяжение барабаном. Шорох в перекрёстных передачах убирайте тримом, а не винтами.
